Apa itu pencetakan 3D dalam prostetik?
Pencetakan 3D untuk prostetik mengubah cara prostetik medis dirancang, diproduksi, dan dipasang. Dengan menggabungkan pemindaian 3D, perangkat lunak desain digital, dan teknologi manufaktur aditif seperti Selective Laser Sintering (SLS), dokter dapat membuat anggota tubuh prostetik, soket, dan alat bantu yang sangat disesuaikan dengan lebih cepat daripada metode tradisional.
Saat ini, pencetakan 3D dalam prostetik membantu meningkatkan kenyamanan pasien, mengurangi waktu produksi, dan memperluas akses ke prostetik medis yang dipersonalisasi di seluruh dunia. Alih-alih bergantung pada pengecoran gips yang membutuhkan banyak tenaga kerja dan fabrikasi manual, alur kerja digital memungkinkan dokter untuk menangkap anatomi pasien secara digital, mengoptimalkan desain prostetik dalam perangkat lunak, dan memproduksi komponen langsung dari file digital.
Akibatnya, prostetik yang dicetak 3D semakin umum digunakan di rumah sakit, pusat rehabilitasi, klinik prostetik, dan fasilitas manufaktur alat kesehatan.
Manfaat Utama Prostetik yang Dicetak dengan Teknologi 3D
- Produksi lebih cepat dibandingkan dengan pembuatan prostetik tradisional.
- Disesuaikan secara khusus untuk setiap pasien.
- Akurasi dan konsistensi dimensi yang lebih baik.
- Mengurangi limbah bahan
- Rekam medis digital pasien untuk modifikasi di masa mendatang
- Aksesibilitas yang lebih baik melalui alur kerja manufaktur jarak jauh
- Produksi berskala besar menggunakan sistem manufaktur aditif industri.
Mulai dari soket prostetik dan anggota tubuh prostetik hingga perangkat pediatrik dan solusi rehabilitasi canggih, pencetakan 3D membentuk kembali masa depan perawatan prostetik.

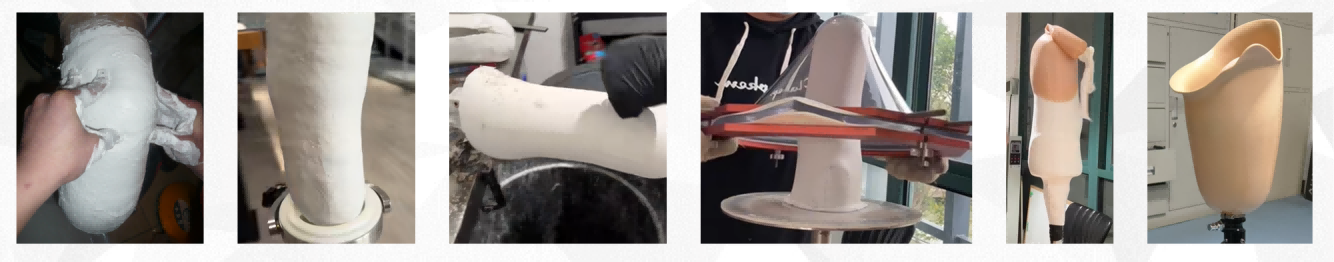

Bagaimana Cara Kerja Pembuatan Prostetik Tradisional
Selama beberapa dekade, pembuatan prostetik sebagian besar bergantung pada proses manual yang menggabungkan keterampilan tangan dengan keahlian klinis.
Prosesnya biasanya dimulai dengan pencetakan gips. Seorang dokter membungkus tungkai sisa pasien dengan perban gips untuk membuat cetakan negatif. Model positif kemudian dicetak dan dimodifikasi secara manual untuk membuat area peredam tekanan dan zona penahan beban. Setelah bentuknya selesai, soket dibentuk dengan panas atau dilaminasi di sekitar model tersebut.
Meskipun metode ini telah terbukti efektif, metode ini menghadirkan beberapa tantangan. Membuat dan memodifikasi model gips membutuhkan keterampilan dan pengalaman yang signifikan. Variasi kecil dalam bentuk dapat memengaruhi kenyamanan, stabilitas, dan kinerja gaya berjalan. Proses ini juga membutuhkan banyak tenaga dan seringkali memerlukan beberapa kunjungan pasien sebelum kesesuaian yang dapat diterima tercapai.
Seiring meningkatnya permintaan pasien dan upaya klinik untuk meningkatkan efisiensi, banyak organisasi yang menjajaki alternatif digital.
Pembuatan prostetik sejak lama merupakan keahlian yang membutuhkan keterampilan tangan. Para ahli prostetik berpengalaman mengandalkan pengecoran gips, pembentukan manual, dan pembentukan termoplastik untuk membuat soket—proses manufaktur yang biasanya memakan waktu dua hingga tiga hari per iterasi.
Metode tradisional dimulai dengan membungkus tungkai sisa pasien dengan perban gips untuk membuat cetakan negatif. Kemudian, model gips positif dicetak, dimodifikasi secara manual milimeter demi milimeter untuk menyesuaikan zona tekanan dan area penahan beban. Seperti yang dicatat oleh banyak praktisi, penyimpangan bahkan satu milimeter pun dapat memengaruhi gaya berjalan dan kenyamanan.
Meskipun terbukti efektif, pendekatan ini membutuhkan banyak tenaga kerja, material yang berat, dan sangat bergantung pada keahlian individu. Pasien seringkali memerlukan beberapa kunjungan ke klinik, sehingga prosesnya memakan waktu dan sulit untuk ditingkatkan skalanya—terutama jika dibandingkan dengan prostetik cetak 3D.
Bagaimana Pencetakan 3D Mengubah Prostetik
Manufaktur prostetik modern semakin mengikuti alur kerja digital sepenuhnya yang terdiri dari tiga langkah utama:

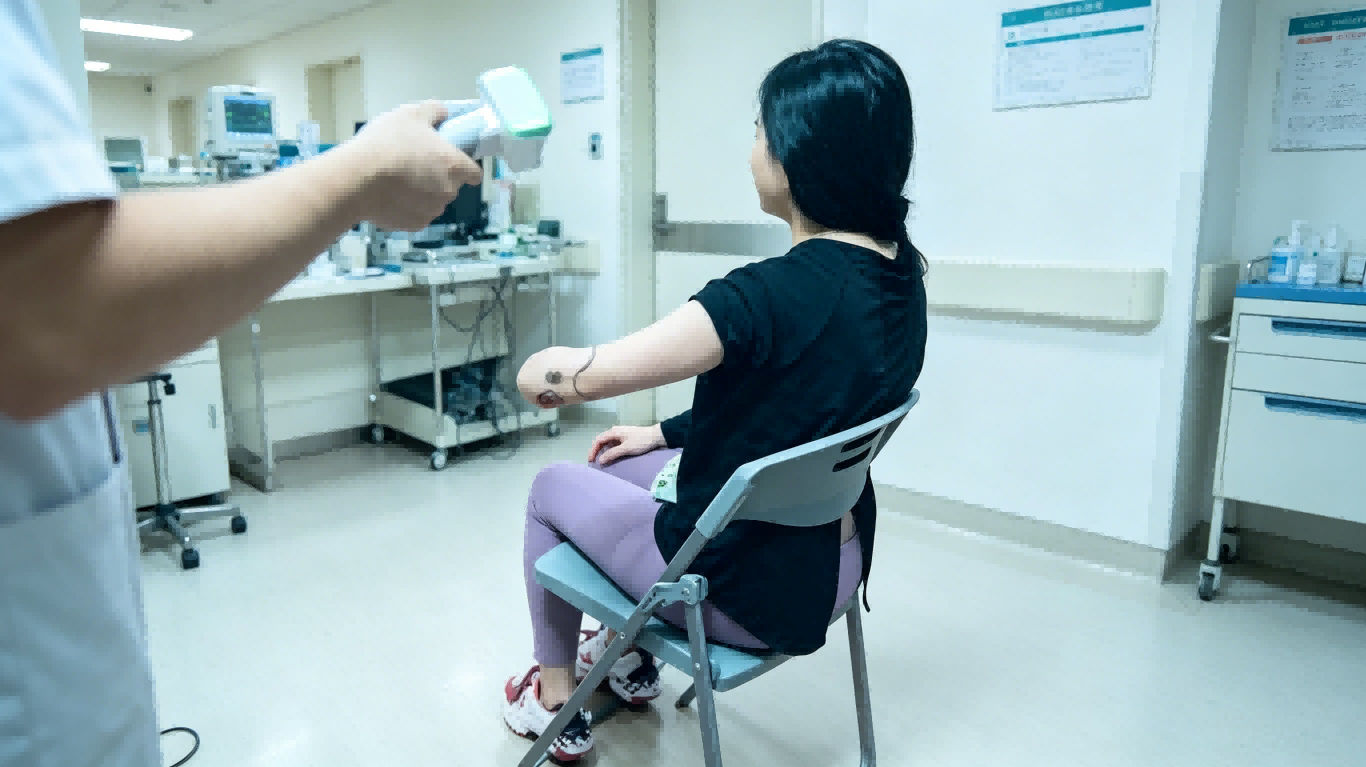

1. Pemindaian 3D
Dengan menggunakan pemindai genggam, dokter dapat mengambil model digital yang akurat dari tungkai sisa dalam hitungan menit. Tidak seperti pemasangan gips, pemindaian 3D bersih, tanpa kontak, dan nyaman bagi pasien.
Pemindaian resolusi tinggi menangkap informasi anatomi yang detail, memberikan dasar yang tepat untuk desain prostetik.

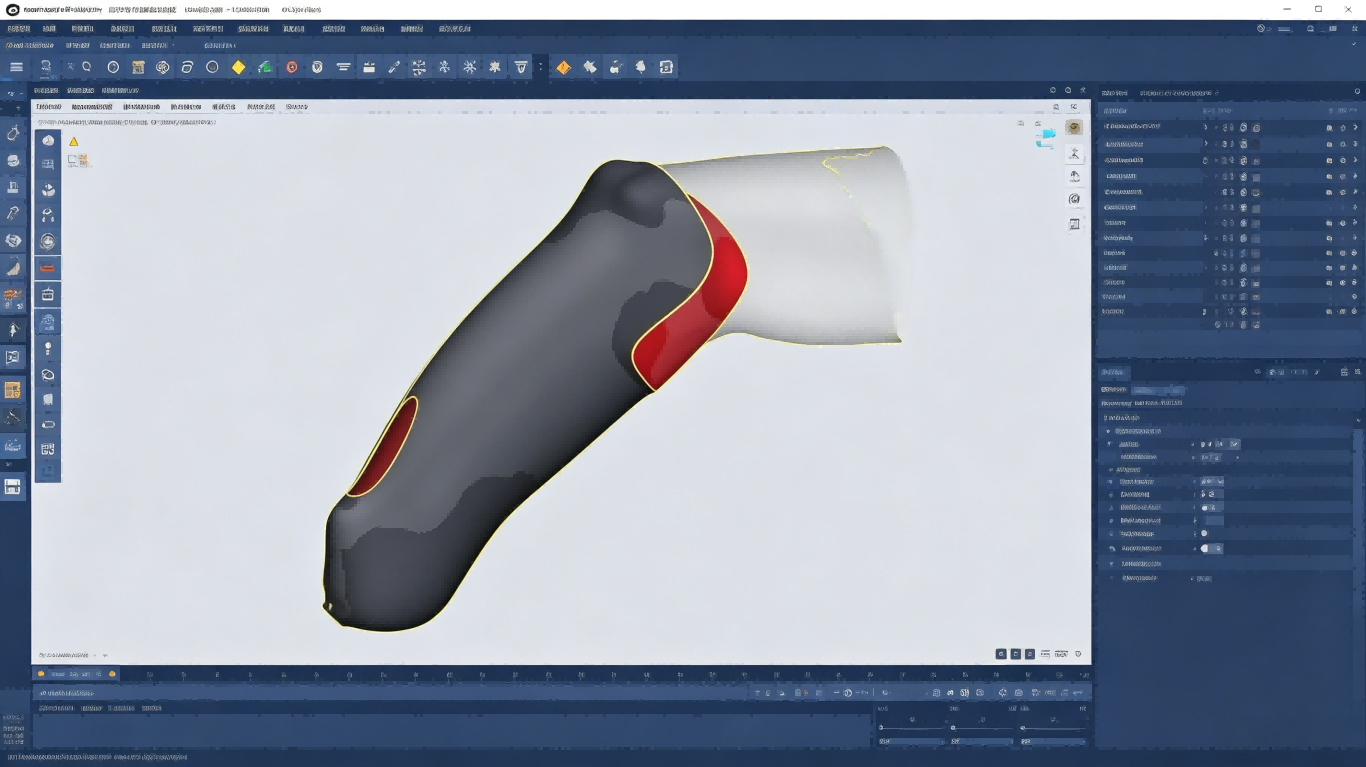

2. Desain Prostetik Digital
Data hasil pemindaian diimpor ke dalam perangkat lunak CAD prostetik khusus, di mana dokter dapat memodifikasi geometri soket, menyesuaikan area yang sensitif terhadap tekanan, dan mengoptimalkan desain untuk kenyamanan dan kinerja.
Karena seluruh prosesnya digital, perubahan dapat dilakukan dengan cepat tanpa perlu membuat cetakan fisik baru.
3. Manufaktur Aditif
Desain akhir diproduksi menggunakan teknologi pencetakan 3D industri seperti Selective Laser Sintering (SLS).
Teknologi ini membangun bagian-bagian secara berlapis-lapis dari bubuk polimer berkinerja tinggi, menghasilkan komponen prostetik yang tahan lama dan ringan dengan akurasi dimensi yang sangat baik.
| Fitur | Prostetik Tradisional | Prostetik Cetak 3D |
|---|---|---|
| Pengecoran | Cetakan plester | Pemindaian 3D |
| Kustomisasi | panduan | Digital |
| timbal Waktu | Hari ke minggu | Jam ke hari |
| Revisi | Cetakan baru diperlukan | Modifikasi digital |
| Penyimpanan Data | Model fisik | berkas digital |
Aplikasi Prostetik Cetak 3D
Meskipun soket prostetik tetap menjadi aplikasi yang paling umum, pencetakan 3D prostetik kini meluas ke berbagai penggunaan medis dan rehabilitasi.
Soket Prostetik
Soket merupakan komponen paling penting dari sistem prostetik karena berinteraksi langsung dengan tungkai sisa pasien. Desain digital dan manufaktur aditif memungkinkan soket untuk dikustomisasi dengan presisi luar biasa, meningkatkan kenyamanan dan kesesuaian.
Anggota Tubuh Palsu
Pencetakan 3D dapat digunakan untuk memproduksi komponen struktural ringan untuk prostesis anggota tubuh bagian atas dan bawah. Geometri yang kompleks dapat dioptimalkan untuk mengurangi berat sambil mempertahankan kekuatan.
Prostetik Pediatrik
Anak-anak seringkali membutuhkan penggantian prostetik secara berkala seiring pertumbuhan mereka. Alur kerja digital mempermudah pembaruan desain yang ada dan pembuatan perangkat pengganti dengan cepat dan hemat biaya.
Tangan Prostetik
Tangan prostetik yang dicetak 3D dapat disesuaikan untuk kebutuhan fungsional tertentu sekaligus mengurangi waktu produksi dan kompleksitas manufaktur.
Penutup Kosmetik
Manufaktur aditif memungkinkan pembuatan penutup kosmetik yang sangat personal dengan pola, tekstur, dan desain khusus yang sulit diproduksi menggunakan metode manufaktur tradisional.
Bahan-bahan yang Digunakan untuk Prostetik yang Dicetak 3D
Pemilihan material merupakan faktor kunci dalam kinerja prostetik yang dicetak 3D. Soket prostetik dan komponen struktural harus menggabungkan kekuatan, ketahanan terhadap kelelahan, dan kenyamanan pemakaian jangka panjang, sekaligus tetap ringan dan stabil secara dimensi.
Di antara polimer yang digunakan dalam Selective Laser Sintering (SLS) untuk aplikasi prostetik, Nylon 11 banyak diadopsi karena ketangguhan dan fleksibilitasnya dibandingkan dengan plastik rekayasa yang lebih kaku.
Nilon 11 dalam Aplikasi Prostetik
Nylon 11 umumnya digunakan dalam pembuatan prostetik medis dan industri karena sifat mekaniknya yang seimbang. Material ini dapat menyerap tekanan mekanik berulang tanpa retak dan mempertahankan kinerja yang stabil di bawah kondisi beban harian, sehingga cocok untuk soket prostetik dan komponen fungsional.
Dalam produksi prostetik berbasis SLS, material Nylon 11 sering dipilih ketika daya tahan dan kenyamanan pengguna sama-sama dibutuhkan, terutama dalam aplikasi penahan beban seperti soket tungkai bawah.
Bubuk Nilon Industri 11: Precimid1180 BLK
Dalam alur kerja SLS industri, material seperti Precimid1180 BLK (bubuk Nylon 11) digunakan untuk memproduksi bagian prostetik fungsional.
Material ini dirancang untuk proses fusi lapisan serbuk dan memiliki karakteristik sebagai berikut:
- Ketahanan benturan dan ketangguhan yang tinggi
- Performa tahan lelah yang kuat di bawah tekanan berulang.
- Fleksibilitas yang baik dibandingkan dengan jenis nilon yang lebih kaku.
- Perilaku pemrosesan yang stabil dalam sistem SLS
- Keseimbangan yang tepat antara kekakuan dan kenyamanan untuk komponen penggunaan akhir.
Dalam pembuatan soket prostetik, sifat-sifat ini membantu memastikan bahwa bagian akhir dapat menahan beban mekanis sehari-hari sekaligus mempertahankan antarmuka yang nyaman dengan tungkai sisa pengguna.
Karena alat prostetik membutuhkan keandalan struktural dan daya tahan jangka panjang, material Nylon 11 sering dipilih ketika daya tahan dan fleksibilitas merupakan persyaratan desain yang penting.

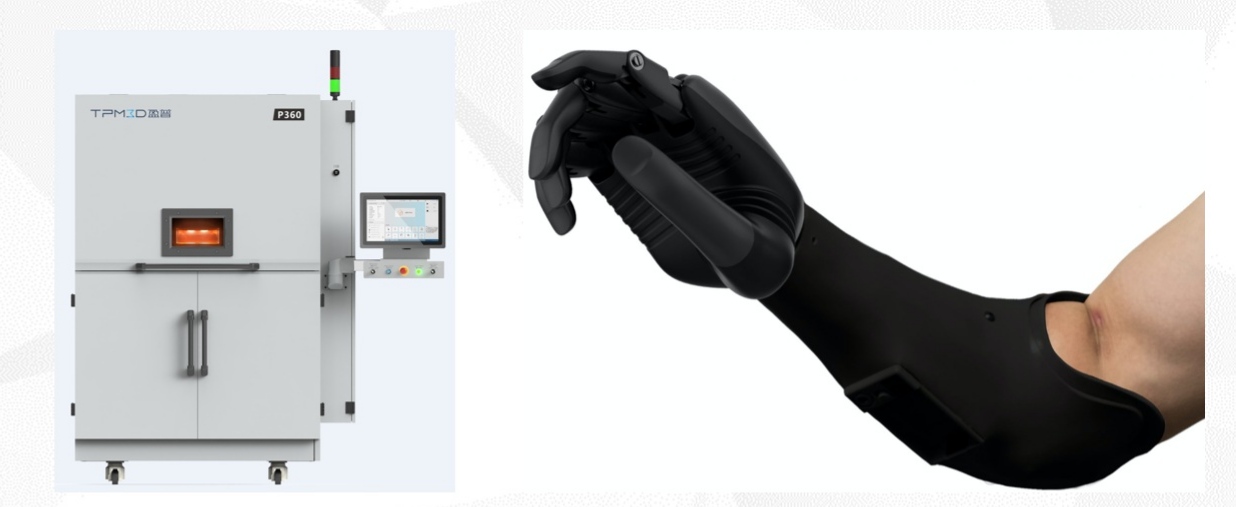

Sistem SLS Industri yang Digunakan dalam Pembuatan Prostetik
Dalam lingkungan produksi prostetik, berbagai ukuran sistem SLS digunakan tergantung pada skala produksi, struktur alur kerja, dan persyaratan kapasitas produksi.
Printer SLS industri biasanya dikategorikan berdasarkan volume cetak dan aplikasi yang dituju. Sistem yang lebih kecil sering digunakan dalam alur kerja produksi atau pembuatan prototipe di tingkat klinik, sementara sistem yang lebih besar digunakan di fasilitas manufaktur terpusat yang melayani banyak rumah sakit atau penyedia prostetik.
Sebagai contoh, TPM3D menawarkan sistem SLS dalam berbagai ukuran cetakan untuk mendukung beragam kebutuhan manufaktur prostetik:
- Sistem ringkas seperti CF200 dengan ruang cetak berukuran 200 x 200 x 320 mm cocok untuk batch produksi yang lebih kecil, pembuatan prototipe, dan alur kerja berbasis klinik di mana kebutuhan ruang dan volume terbatas.
- Sistem ukuran sedang 'like' S360, S480 ke P360 Printer, umumnya digunakan di pusat layanan prostetik di mana produksi massal soket dan komponen dalam jumlah sedang diperlukan.
- Sistem format besar seperti P550DL ke S600DL, dirancang untuk lingkungan produksi terpusat, memungkinkan kepadatan penataan yang lebih tinggi dan manufaktur batch yang lebih efisien untuk bagian prostetik.
Di seluruh sistem ini, alur kerja digital yang sama biasanya digunakan—menggabungkan pemindaian 3D, desain berbasis CAD, dan manufaktur SLS untuk menghasilkan komponen prostetik yang disesuaikan.
Fleksibilitas dalam ukuran sistem ini memungkinkan produsen prostetik untuk meningkatkan kapasitas produksi sambil mempertahankan kualitas komponen yang konsisten dan kemampuan pengulangan di berbagai lingkungan operasi.
Manfaat Pencetakan 3D dalam Pembuatan Prostetik
Produksi Lebih Cepat
Alur kerja digital dapat secara signifikan mengurangi waktu tunggu produksi. Desain dapat dimodifikasi dan dicetak ulang tanpa perlu membuat cetakan fisik baru.
Kustomisasi yang Ditingkatkan
Setiap prostetik dapat disesuaikan dengan anatomi, tingkat aktivitas, dan kebutuhan kenyamanan pasien secara individual.
Peningkatan Presisi
Pemindaian 3D menangkap detail anatomi dengan akurasi sub-milimeter, membantu dokter mencapai kesesuaian soket yang lebih konsisten.
Iterasi yang Lebih Mudah
File digital dapat disimpan tanpa batas waktu dan diperbarui kapan pun diperlukan perubahan.
Manufaktur yang Skalabel
Pusat produksi terpusat dapat memproduksi prostetik untuk berbagai klinik sekaligus mempertahankan standar kualitas yang konsisten.
Keterbatasan dan Tantangan
Terlepas dari keunggulannya, pencetakan 3D bukanlah solusi universal.
Investasi Peralatan
Printer, scanner, dan perangkat lunak kelas industri memerlukan investasi awal yang signifikan.
Persyaratan Pelatihan
Para klinisi harus mempelajari alat desain digital dan teknik pemindaian untuk memanfaatkan alur kerja digital secara maksimal.
Pengolahan pasca
Komponen hasil cetak seringkali memerlukan pembersihan, penyelesaian akhir, dan pemeriksaan kualitas sebelum digunakan.
Pertimbangan Peraturan
Perangkat medis harus memenuhi persyaratan peraturan dan kualitas yang berlaku, yang berbeda-beda di setiap wilayah.
Contoh Nyata Prostetik yang Dicetak dengan 3D
Manufaktur prostetik digital sudah diadopsi secara global.
Di Amerika Serikat, atlet MMA Rustin Hughes mengganti prostesis tradisional yang berat dan tidak nyaman dengan solusi yang diproduksi secara digital yang pas dengan tepat dan dapat disesuaikan dalam hitungan detik.
Di Eropa, perusahaan seperti ProsFit yang berbasis di Bulgaria menggunakan platform berbasis cloud untuk memungkinkan dokter mendesain dan memesan prostetik cetak 3D khusus dari jarak jauh. Di India, inisiatif yang dipimpin pemerintah telah menerapkan teknologi pencetakan 3D untuk menghadirkan anggota tubuh prostetik cetak 3D yang disesuaikan dengan kenyamanan dan mobilitas yang jauh lebih baik.
Para klinisi dan peneliti di seluruh dunia semakin cepat mengadopsi perangkat digital, sementara universitas-universitas mengeksplorasi solusi generasi berikutnya yang mengintegrasikan AI, robotika, dan desain prostetik canggih.
Masa Depan Prostetik Digital
Masa depan prostetik semakin beralih ke digital.
Kemajuan dalam pemindaian 3D, kecerdasan buatan, simulasi biomekanik, dan manufaktur aditif diharapkan dapat semakin meningkatkan kesesuaian, kenyamanan, dan hasil klinis.
Seiring dengan semakin matangnya teknologi pencetakan 3D industri, alat prostetik akan semakin cepat diproduksi, semakin mudah disesuaikan, dan semakin mudah diakses oleh pasien di seluruh dunia.
Transisi dari pengerjaan manual ke manufaktur berbasis data bukan sekadar peningkatan teknologi—ini merupakan transformasi mendasar dalam cara pemberian perawatan prostetik.
Pertanyaan yang Sering Diajukan (FAQ): Anggota Tubuh Prostetik yang Dicetak 3D
Apa saja keunggulan prostetik yang dicetak 3D?
Prostetik yang dicetak 3D menawarkan produksi yang lebih cepat, kustomisasi yang lebih besar, presisi yang lebih baik, pengurangan limbah material, dan modifikasi di masa mendatang yang lebih mudah dibandingkan dengan metode fabrikasi tradisional.
Bahan apa saja yang digunakan untuk prostetik yang dicetak 3D?
Material umum yang digunakan meliputi PA11, PA12, TPU, dan komposit polimer yang diperkuat, tergantung pada persyaratan kinerja aplikasi.
Bagaimana pemindaian 3D meningkatkan kesesuaian prostetik?
Pemindaian 3D menangkap data anatomi yang sangat detail yang dapat digunakan untuk mendesain soket prostetik yang secara khusus disesuaikan dengan tungkai sisa pasien.
Apakah prostetik hasil cetak 3D cocok untuk anak-anak?
Ya. Karena desain digital dapat dimodifikasi dengan cepat, pencetakan 3D sangat berharga bagi pasien anak yang membutuhkan penyesuaian prostetik secara berkala seiring pertumbuhan mereka.
Bisakah prostetik diproduksi dari jarak jauh?
Ya. Pasien dapat dipindai secara lokal sementara desain dan manufaktur diselesaikan dari jarak jauh menggunakan alur kerja digital.
Apakah prostetik hasil cetak 3D cukup tahan lama untuk penggunaan sehari-hari?
Komponen prostetik kelas industri yang diproduksi menggunakan teknologi seperti SLS dan MJF dapat memberikan kinerja mekanis yang sesuai untuk penggunaan sehari-hari jangka panjang jika dirancang dan divalidasi dengan tepat.
